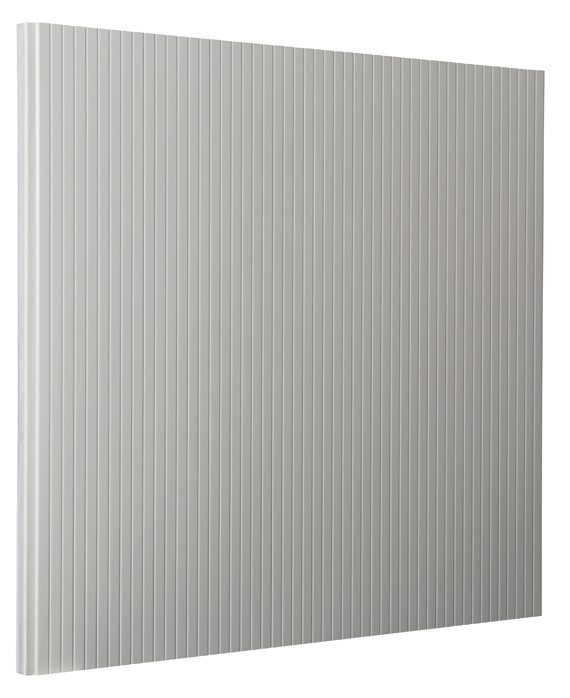

Стінова сендвіч панель – Isorighe (звичайний замок)

Стінова сендвіч панель з пінополіуретаном Isorighe спроектована таким чином, що може використовуватись у різних напрямах. Зовнішні обкладки виконанні у вигляді – гладкої поверхні.

Гладка сендвіч панель Isorighe створена для використання, як огороджувальна конструкція для будівель комерційного, виробничого, складського та сільськогосподарського призначення.

Температурний режим для сендвіч панелей Isorighe товщиною 60, 80, 100, 120, 150, 200 мм, становить Ti > 16 0C в залежності від регіону застосування.

Температурний режим для сендвіч панелей Isorighe товщиною 30, 40 мм становить 8 < Ti < 16 0C в залежності від регіону застосування.

Стінові сандвіч панелі Isopiano можуть виготовлятися з двома типами наповнення:
  - пінополіуретанова піна PUR – складається із суміші пінополіуретанів і поліізоціануратів з даванням n-пентану в якості спінюючого засобу.
  - пінополіуретанова піна PІR – суміш пінополіуретанів і циклічних поліізоціануратів. Піна PIR – відзначається підвищеною вогнестійкістю.


НАГРУЗКА НА ПРОЛЬОТИ
ТОВЩИНА СТАЛЕВОГО ЛИСТА 0,5 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
25 30 35 40 50 60 80 100 120 25 30 35 40 50 60 80 100 120
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
60 58 245 285 310 345 405 455 545 635 715 280 325 360 395 460 525 620 725 805
80 78 220 255 280 310 360 410 490 570 640 255 295 325 355 420 475 565 655 735
100 98 200 235 255 285 335 380 450 525 590 230 270 300 330 385 435 520 605 680
120 117 190 220 240 265 310 355 420 490 550 220 255 280 310 360 410 485 565 635
140 137 180 205 225 250 395 355 395 460 520 205 240 265 290 340 385 460 535 600
160 156 170 195 215 235 280 315 375 435 490 200 230 250 275 325 370 435 510 675

ТОВЩИНА АЛЮМІНІЄВОГО ЛИСТА 0,6 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
25 30 35 40 50 60 80 100 120 25 30 35 40 50 60 80 100 120
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
60 58 180 210 230 260 300 340 405 470 525 210 245 265 295 345 390 460 535 600
80 78 165 190 210 235 270 310 365 430 475 190 220 240 265 310 355 415 485 545
100 98 150 175 190 215 250 285 335 390 435 175 205 220 245 290 325 385 445 500
120 117 140 165 180 200 235 265 310 365 405 165 190 210 230 270 305 360 420 470
140 137 135 155 170 190 220 250 295 345 385 155 180 195 220 255 290 340 395 445
160 156 125 145 160 180 210 240 280 325 365 145 170 190 210 245 275 325 375 425



ВАГА НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
25 30 35 40 50 60 80 100 120
kg/m2 9.20 9.40 9.60 9.80 10.20 10.60 11.50 12.30 13.10


Теплопровідність
К НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
25 30 35 40 50 60 80 100 120
0.4 0.75 0.64 0.56 0.50 0.40 0.34 0.26 0.21 0.18
0.5 0.67 0.57 0.49 0.44 0.35 0.30 0.23 0.18 0.15


Допустимі відхилення розмірів сендвіч панелі (відповідно EN 14509)
ВІДХИЛЕННЯ В мм
ДОВЖИНА СЕНДВІЧ ПАНЕЛІ Д≤3м ±5мм
Д<3м ±10мм

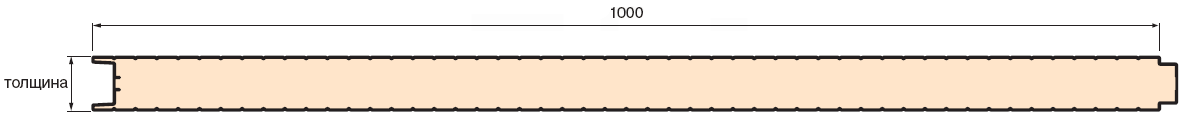

ОПТИМАЛЬНА ШИРИНА СЕНДВІЧ ПАНЕЛІ ±2мм
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ Т≤100мм ±2мм
Т<100мм ±2%
ВІДХИЛЕННЯ ПО ПЕРПЕНДИКУЛЯРНОСТІ 6мм
ВИСТУП ВНУТРІШНІХ МЕТАЛЕВИХ ОПОР ±3мм

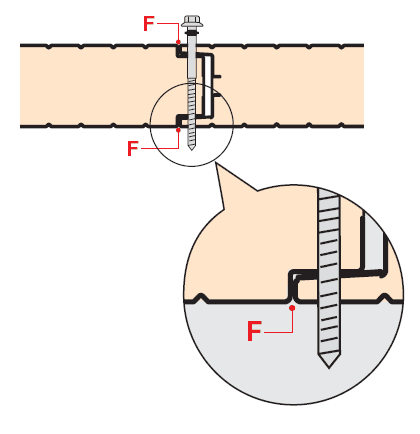

З'ЄДНАННЯ ЛИСТІВ F=0+3мм
Д – довжина сендвіч панелі, Т – товщина сендвіч панелі
