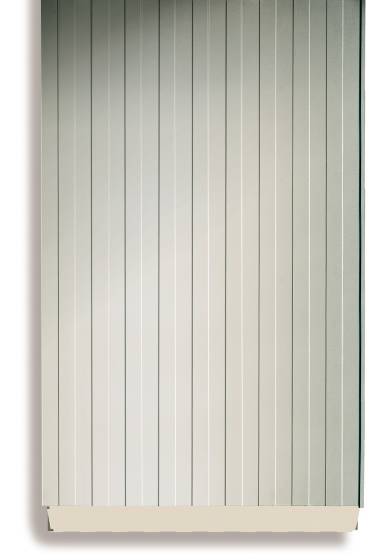

Стінова сендвіч панель Isofrigo

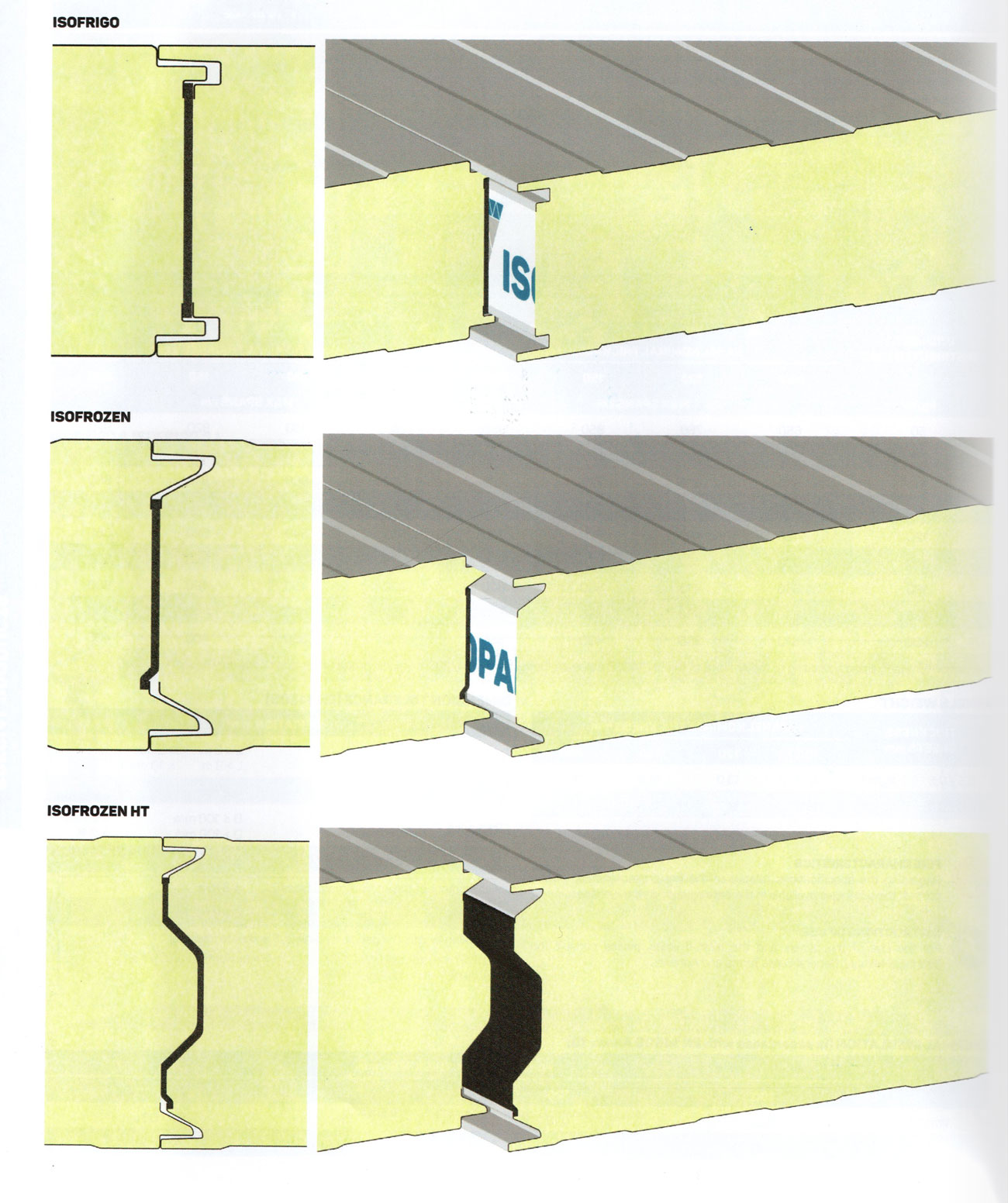

Ізоляційні сендвіч панелі ISOFRIGO або ж ISOFROZEN різнофункціональні і легкі при монтуванні. Мають високий рівень теплоізоляції. Відмінна якість фіксованої і сполучної систем роблять їх зручними для зведення стін, стель, зовнішніх поверхонь, обшивки холодильних секцій, а також камер з контрольованою атмосферою.

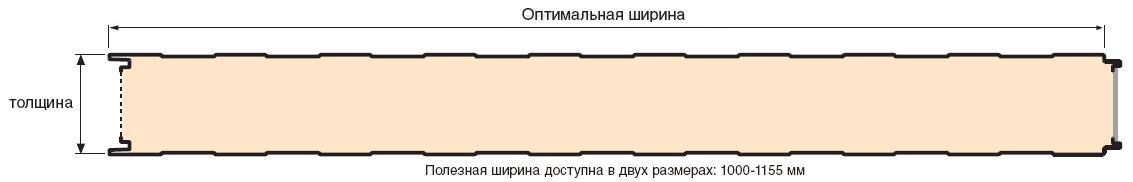

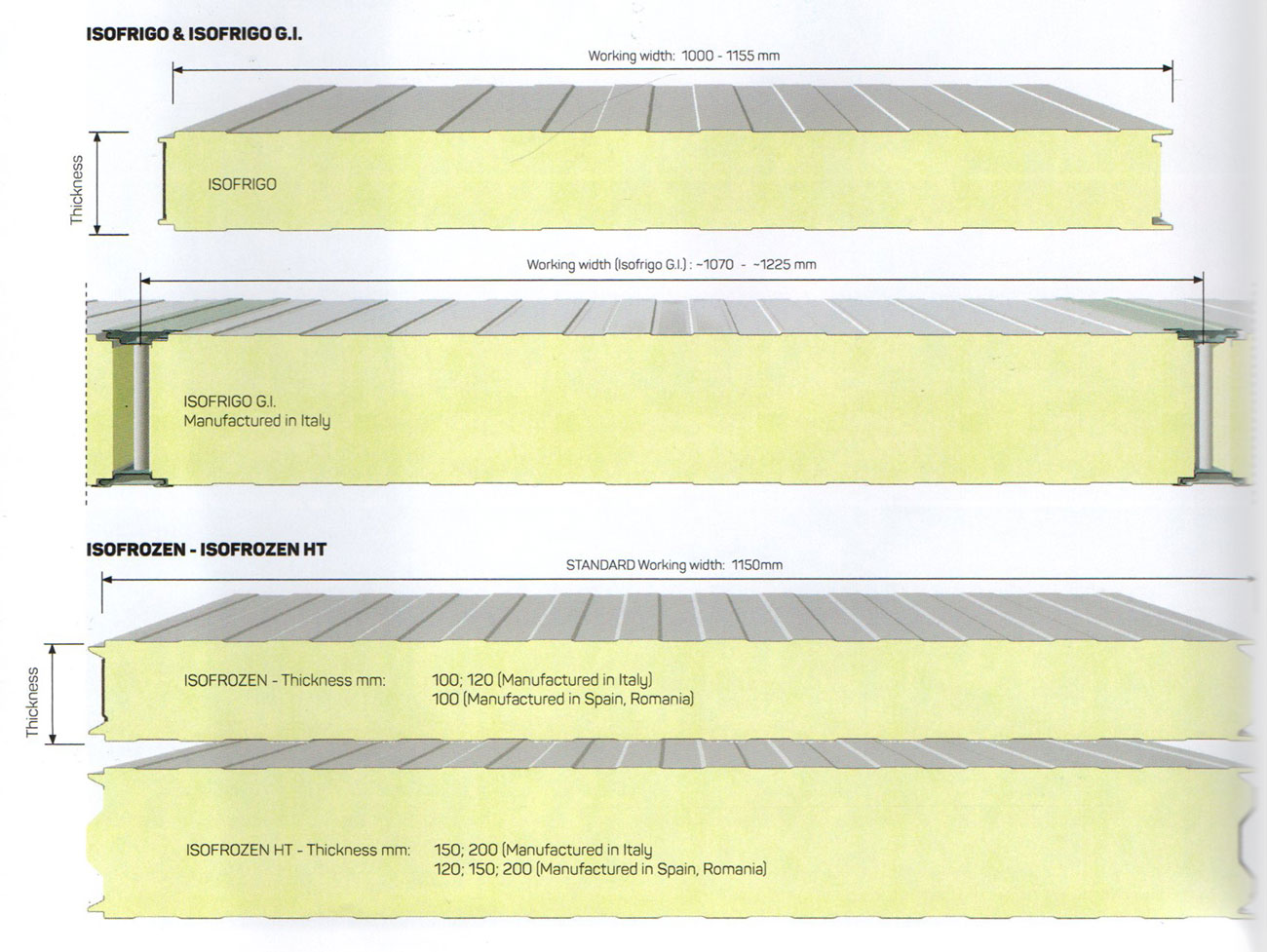

Панелі виготовляються з корисною шириною 1150 мм. Наповнення сердечника ПУР або ж ПІР. Металеві обкладки з оцинкованого листа з полімерним покриттям.

Даний тип сендвіч панелей ідеально підходить для будівництва: Морозильних камер для зберігання продукції, камер шокової заморозки, камер з регульованою газовою атмосферою.

НАГРУЗКА НА ПРОЛЬОТИ

ТОВЩИНА СТАЛЕВОГО ЛИСТА 0,5 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
	ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм						ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
	80	100	120	150	180	200	80		100	120	150	180	200
kg/m2	МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см						МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
60	545	635	715	790	845	870	620	725		805	905	975	1035
80	490	570	640	700	740	765	565	655		735	805	865	920
100	450	525	590	640	670	690	520	605		680	740	800	855
120	420	490	550	590	610	625	485	565		635	685	735	775
140	395	460	520	545	555	560	460	535		600	640	675	700
160	375	435	490	515	525	530	435	510		575	605	630	650

СТАТИСТИЧНІ ВЛАСТИВОСТІ НАВАНТАЖЕНЬ При депресії в 20 і 30 кг/м2

ТОВЩИНА СТАЛЕВОГО ЛИСТА 0,5 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ kg/m2
	НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
	80	100	120	150	180	200
	МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
ВЛАСНА ВАГА + 20	600	690	770	900	1010	1100
ВЛАСНА ВАГА + 30	545	630	705	820	925	1020

ТОВЩИНА СТАЛЕВОГО ЛИСТА 0,5 мм
ЗОСЕРЕДЖЕНЕ НАВАНТАЖЕННЯ kg/m2
	НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
	80	100	120	150	180	200
	МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
ВЛАСНА ВАГА + 120	525	640	765	930	1045	1130

Вага панелі

ТОВЩИНА МЕТАЛУ	ВАГА	НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
ТОВЩИНА МЕТАЛУ	ВАГА	80	100	120	150	180	200
0.5	kg/m2	11.3	12.1	12.9	13.7	14.5	15.3

Теплопровідність

K	НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
K	80	100	120	150	180	200
W/m2K	0.26	0.21	0.18	0.14	0.12	0.11
Kcal/m2h C	0.23	0.18	0.15	0.12	0.10	0.09

Допустимі відхилення розмірів сендвіч панелі (відповідно EN 14509)

ВІДХИЛЕННЯ В мм
ДОВЖИНА СЕНДВІЧ ПАНЕЛІ	Д≤3м	±5мм
	Д<3м	±10мм
ОПТИМАЛЬНА ШИРИНА СЕНДВІЧ ПАНЕЛІ	±2мм
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ	Т≤100мм	±2мм
	Т<100мм	±2%
ВІДХИЛЕННЯ ПО ПЕРПЕНДИКУЛЯРНОСТІ	6мм
ВИСТУП ВНУТРІШНІХ МЕТАЛЕВИХ ОПОР	±3мм

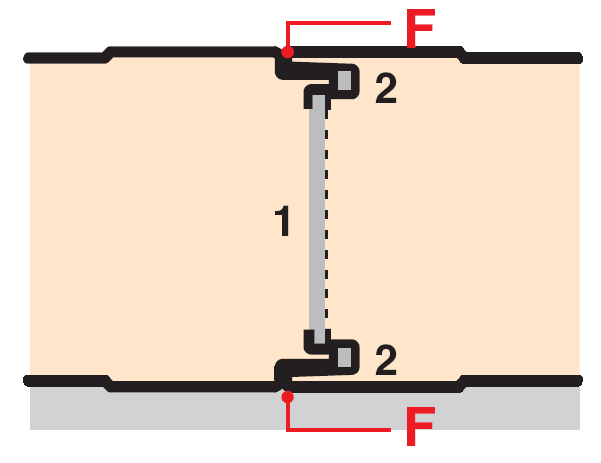

З'ЄДНАННЯ ЛИСТІВ	F=0+3мм
Д – довжина сендвіч панелі, Т – товщина сендвіч панелі
