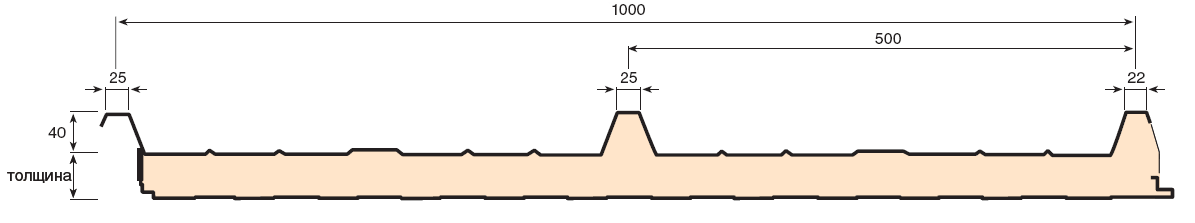

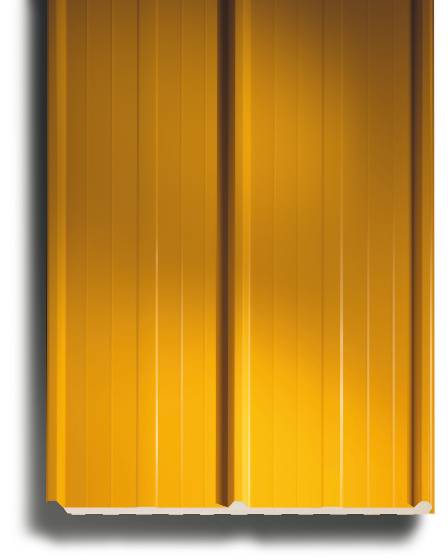

Дахова сендвіч панель ISOTEGO 1000

Ця сендвіч панель розроблена для поверхонь з похилим покриттям. Їй властиві економічні переваги, особливо якщо не передбачаються важкі умови праці. Продукція гарантує високу надійність і міцність, має красивий естетичний вигляд. Можливість застосування одного виду панелей для зовнішнього та внутрішнього покриття спрощує створення необхідного дизайну та матеріального благополуччя.


НАГРУЗКА НА ПРОЛЬОТИ

ТОВЩИНА СТАЛЕВОГО ЛИСТА 0,5 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
30 40 50 60 80 30 40 50 60 80
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
80 78 310 360 410 455 535 360 415 475 525 610
120 117 265 310 350 390 460 310 360 410 455 525
150 147 240 280 320 355 415 285 330 375 415 475
200 196 215 250 285 320 360 255 300 340 375 405
250 245 185 220 250 285 320 225 265 300 335 360

ТОВЩИНА АЛЮМІНІЄВОГО ЛИСТА 0,6 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
30 40 50 60 80 30 40 50 60 80
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
80 78 230 270 305 340 400 265 310 350 390 465
120 117 200 230 260 295 340 230 265 305 335 400
150 147 180 210 240 270 310 210 245 280 310 370
200 196 165 190 215 240 280 190 220 250 280 330


Вага панелі
ТОВЩИНА МЕТАЛУ ВАГА НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
30 40 50 60 80 100 120
0.5 kg/m2 10.10 10.50 10.90 11.30 12.1 12.9 13.7


Теплопровідність
K НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІІ В мм
30 40 50 60 80 100 120
W/m2K 0.59 0.47 0.39 0.33 0.25 0.20 0.17
Kcal/m2h C 0.52 0.41 0.34 0.29 0.22 0.18 0.15


Допустимі відхилення розмірів сендвіч панелі (відповідно EN 14509)
ВІДХИЛЕННЯ В мм
ДОВЖИНА СЕНДВІЧ ПАНЕЛІ Д≤3м ±5мм
Д<3м ±10мм
ОПТИМАЛЬНА ШИРИНА СЕНДВІЧ ПАНЕЛІ ±2мм
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ Т≤100мм ±2мм
Т<100мм ±2%
ВІДХИЛЕННЯ ПО ПЕРПЕНДИКУЛЯРНОСТІ 6мм
ВИСТУП ВНУТРІШНІХ МЕТАЛЕВИХ ОПОР ±3мм

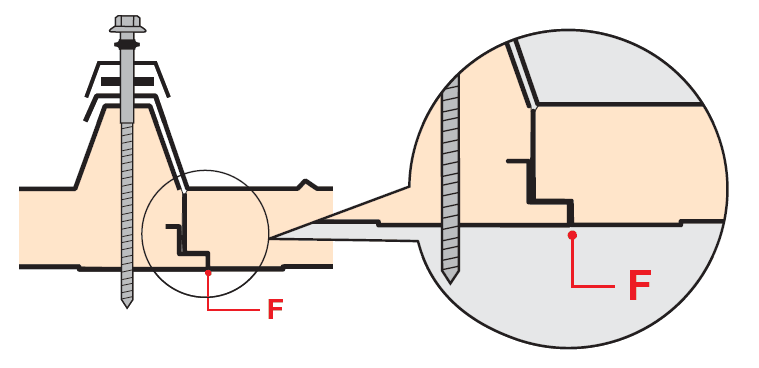

З'ЄДНАННЯ ЛИСТІВ F=0+3мм
Д – довжина сендвіч панелі, Т – товщина сендвіч панелі
