Стінова сендвіч панель з прихованим кріпленням Isoparette

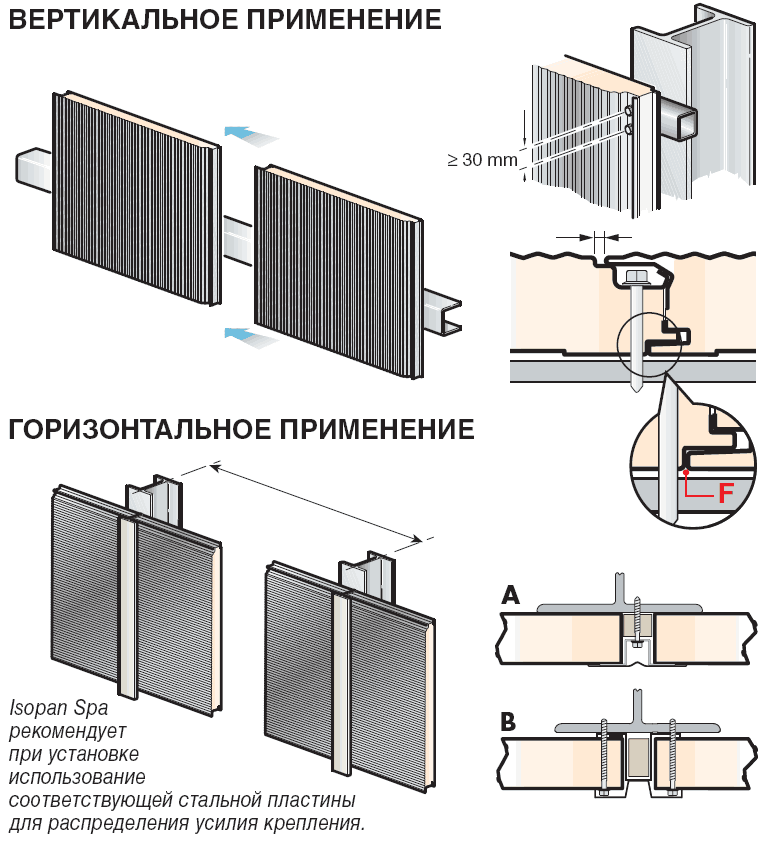

Стінова сендвіч панель спроектована так, що може використовуватись у різних напрямах будівництва. Для неї характерною є фіксування панелей за допомогою жолобків. Продукція має естетичний вигляд і надійна в експлуатації. Система кріплення непомітна на стику і робить зборку універсальною. В будівництві також такий тип сандвіч панелей називають: сендвіч панель стінова з скритим кріпленням, сендвіч панель стінова з архітектурним замком.

Панель виготовляється з оцинкованого металевого листа покритого поліестровою краскою, товщина металевих обкладок панелі 0,4-0,8 мм.

Наповнення стінових сендвіч панелей може бути ПУР пінополіуретан. ПІР пінополізіціанурат, МВ Мінеральна вата.

Седвіч панелі використовуються при будівництві: Ангарів, складів, холодильних камер, промислових приміщень, магазинів, МАФів, сільськогосподарських об’єктів фруктосховищ та овочесховищ. Основною перевагою є монолітний фасад без вибимих елементів кріплення стінових сендвіч панелей.

Панели ISOPARETTE виготовляються трьох типів:

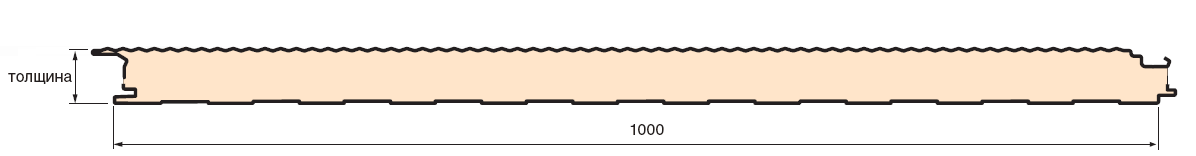

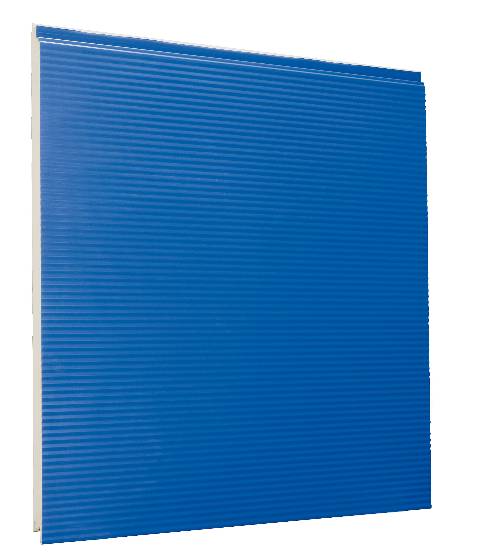

  - ISOPARETTE PLISSE – сандвіч панель з прихованим кріпленням та обкладками у вигляді «мікропрофіля»
  - NUOVO ISOPARETTE 1000 – сендвіч панель з прихованим кріпленням та обкладками з оновленим дизайном.
  - NUOVO ISOPARETTE PIANO 1000 - сендвіч панель з прихованим кріпленням та обкладками у вигляді гладкого листа.


НАГРУЗКА НА ПРОЛЬОТИ
ТОВЩИНА СТАЛЕВОГО ЛИСТА 0,5 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
40 50 60 80 100 40 50 60 80 100
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
60 58 345 405 455 545 635 395 460 525 620 725
80 78 310 360 410 490 570 355 420 475 565 655
100 98 285 335 380 450 525 330 385 435 520 605
120 117 265 310 355 420 490 310 360 410 485 565
140 137 250 295 335 395 460 290 340 385 460 535
160 156 235 280 315 375 435 275 325 370 435 510

ТОВЩИНА АЛЮМІНІЄВОГО ЛИСТА 0,6 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
40 50 60 80 100 40 50 60 80 100
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
60 58 260 300 340 405 470 295 345 390 460 535
80 78 235 270 310 365 430 265 310 355 415 485
100 98 215 250 285 335 390 245 290 325 385 445
120 117 200 235 265 310 365 230 270 305 360 420
140 137 190 220 250 295 345 220 255 290 340 395
160 156 180 210 240 280 325 210 245 275 325 375


Вага панелі
ВАГА НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
40 50 60 80 100
kg/m2 10.30 10.70 11.10 11.90 12.70


Теплопровідність
K НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
40 50 60 80 100
W/m2K 0.50 0.40 0.34 0.26 0.21
Kcal/m2h C 0.44 0.35 0.30 0.23 0.18


Допустимі відхилення розмірів сендвіч панелі (відповідно EN 14509)
ВІДХИЛЕННЯ В мм
ДОВЖИНА СЕНДВІЧ ПАНЕЛІ Д≤3м ±5мм
Д<3м ±10мм
ОПТИМАЛЬНА ШИРИНА СЕНДВІЧ ПАНЕЛІ ±2мм
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ Т≤100мм ±2мм
Т<100мм ±2%
ВІДХИЛЕННЯ ПО ПЕРПЕНДИКУЛЯРНОСТІ 6мм
ВИСТУП ВНУТРІШНІХ МЕТАЛЕВИХ ОПОР ±3мм
З'ЄДНАННЯ ЛИСТІВ F=0+3мм
Д – довжина сендвіч панелі, Т – товщина сендвіч панелі
