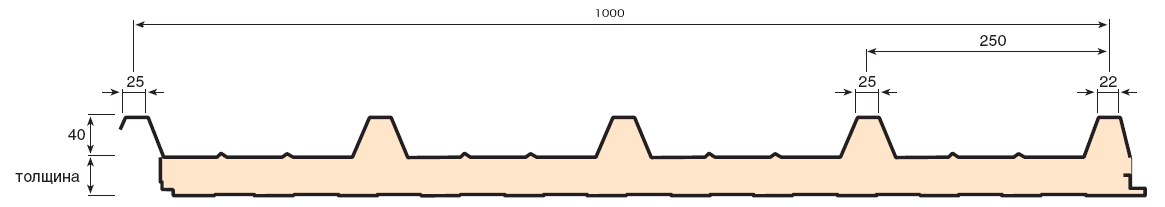

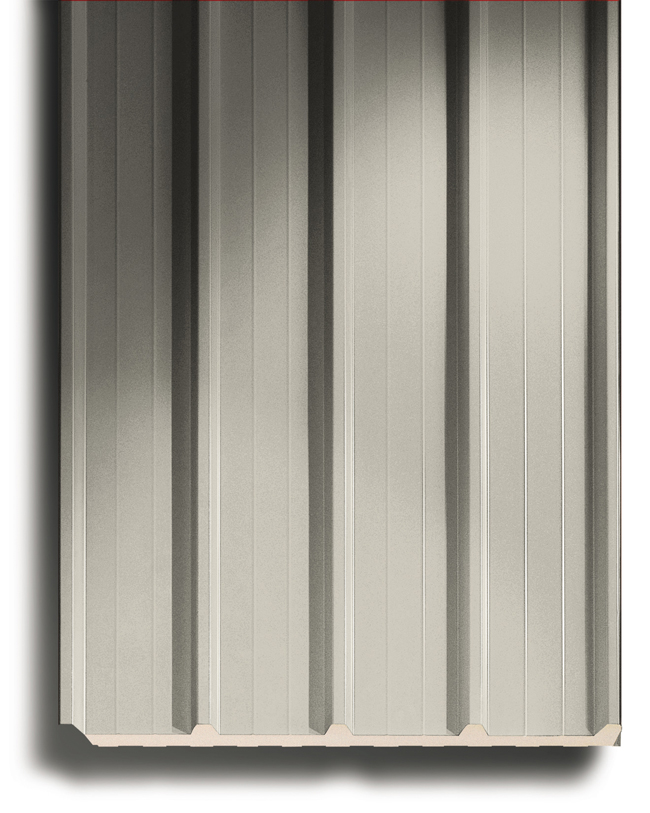

Дахова сендвіч панель ISOCOP-5 1000
Ця сендвіч панель призначена для похилих дахів. Її можна використовувати як покриття. Можливість застосовувати даний вид сендвіч панелі для стін та дахів спрощує конструкцію. Їй властиві міцність і універсальність. Високі механічні характеристики дозволяють використовувати продукцію на великих площах прольотів, що допускає економію опорних конструкцій.


НАГРУЗКА НА ПРОЛЬОТИ
ТОВЩИНА СТАЛЕВОГО ЛИСТА 0,5 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
30 40 50 60 80 100 30 40 50 60 80 100
kg/m2 daN/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
80 78 345 390 435 485 560 640 400 455 500 560 645 735
120 117 290 335 370 415 480 550 345 390 430 485 555 635
150 147 265 305 340 375 440 505 315 355 400 440 515 585
200 196 235 270 300 340 395 450 285 325 360 400 460 525
250 245 210 245 275 305 360 415 255 295 325 360 425 485

ТОВЩИНА АЛЮМІНІЄВОГО ЛИСТА 0,6 мм
РІВНОМІРНО РОЗПРИДІЛЕНЕ НАВАНТАЖЕННЯ
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
30 40 50 60 80 30 40 50 60 80
kg/m2 МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см МАКСИМАЛЬНА ДОВЖИНА ПРОЛЬОТУ В см
80 250 285 320 355 415 290 330 370 405 475
120 215 245 275 305 360 250 285 320 350 415
150 200 225 255 280 330 230 265 295 325 380
200 175 205 230 250 295 190 220 250 280 330


Вага панелі
ТОВЩИНА МЕТАЛУ ВАГА НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
30 40 50 60 80 100 120
0.4 kg/m2 8.5 8.9 9.3 9.7 10.5 11.3 12.1
0.4-0.5 kg/m2 9.5 9.9 10.3 10.7 11.5 12.2 12.9
0.5 kg/m2 10.3 10.7 11.1 11.5 12.3 13.1 13.9


Теплопровідність
K НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
30 40 50 60 80 100 120
W/m2K 0.55 0.44 0.36 0.31 0.25 0.20 0.17
Kcal/m2h C 0.48 0.38 0.32 0.27 0.22 0.17 0.15


Допустимі відхилення розмірів сендвіч панелі (відповідно EN 14509)

ВІДХИЛЕННЯ В мм
ДОВЖИНА СЕНДВІЧ ПАНЕЛІ Д≤3м ±5мм
Д<3м ±10мм
ОПТИМАЛЬНА ШИРИНА СЕНДВІЧ ПАНЕЛІ ±2мм
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ Т≤100мм ±2мм
Т<100мм ±2%
ВІДХИЛЕННЯ ПО ПЕРПЕНДИКУЛЯРНОСТІ 6мм
ВИСТУП ВНУТРІШНІХ МЕТАЛЕВИХ ОПОР ±3мм

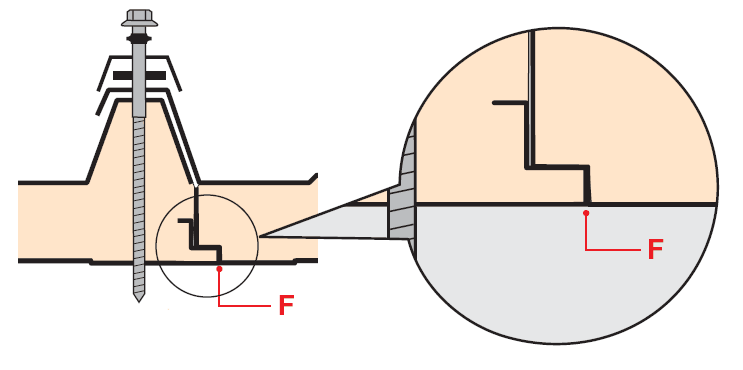

З'ЄДНАННЯ ЛИСТІВ F=0+3мм
Д – довжина сендвіч панелі, Т – товщина сендвіч панелі
