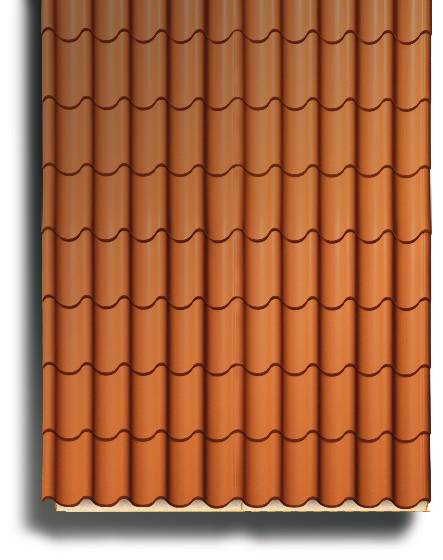

Дахова сендвіч панель ISODOMUS

ISODOMUS представляє інноваційний розвиток з точки зору естетики для ізотермічних покрівельних сендвіч панелей, використовуваних в цивільному будівництві. ISODOMUS є сендвіч панеллю з розширеного поліуретану з архітектурним малюнком черепичного даху, що дозволяє використовувати його в якості функціонального покрівельного покриття і одночасно високо оцінити його зовнішній вигляд. Це легкий, безпечний, простий в установці і водонепропускний матеріал, здатний задовольнити найвибагливіші смаки. ISODOMUS – поєднання кращих термоізоляційних ISOPAN-технологій і традиційних покрівельних покриттів, що гарантує високу теплоізоляційну якість, типову для продукції на поліуретановій основі.


ДОПУСТИМА НАГРУЗКА
  ТОВЩИНА ІЗОЛЯЦІЇ (мм) ВІДСТАНЬ МІЖ ОПОРАМИ ( мм )
1050 1400 1750 2100 2450 2800 3150 3500
Панель зовнішня з металу 0,5 мм 40 400 285 215 160 115 90 65 50
Панель зовнішня з металу 0,4 мм 480 360 280 230 200 150 130 110
Панель зовнішня з металу 0,6 мм 40 290 240 230 170 120 70 55 40
Панель зовнішня з металу 0,4 мм
Панель зовнішня з металу 0,5 мм 40 420 300 230 165 110 80 60 45
Панель зовнішня з металу 0,4 мм

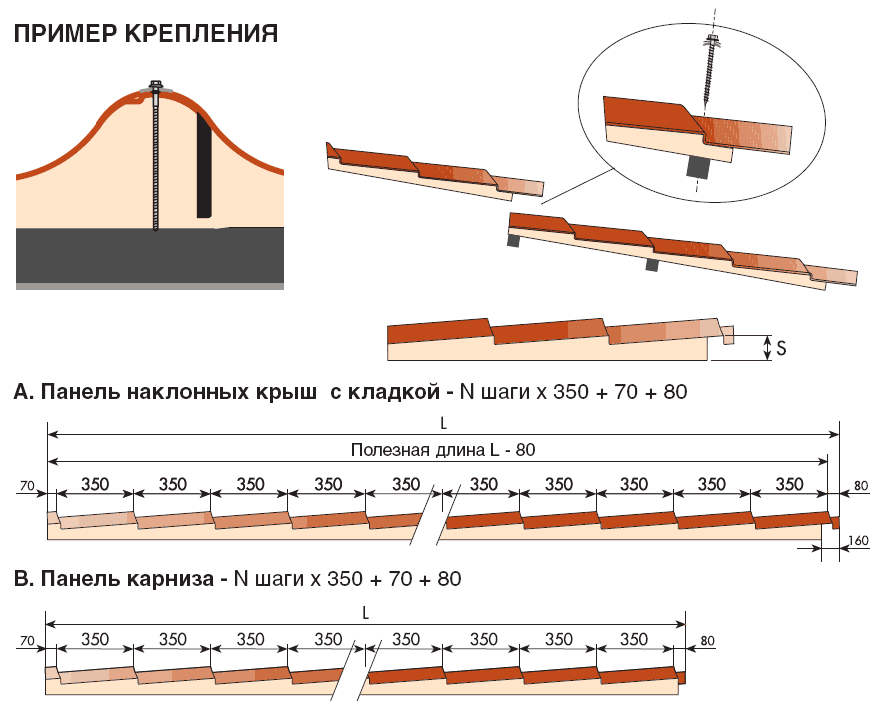

СТАНДАРТНІ ДОВЖИНИ ПАНЕЛІ
СТАНДАРТНІ ДОВЖИНИ ПАНЕЛІ
мм 1200 2250 2950 4000 4700 5050 5750 6100 6450 6800 7150 7500 7850 8200 8550 8900 9250 9600 9550 10300


Вага панелі
ВАГА НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
40 50 60
kg/m2 10,90 11,30 11,70


Теплопровідність
K НОМІНАЛЬНА ТОВЩИНА СЕНДВІЧ ПАНЕЛІ В мм
40 50 60
W/m2K 0.44 0.36 0.31
Kcal/m2h C 0.38 0.32 0.27


Допустимі відхилення розмірів сендвіч панелі (відповідно EN 14509)

ВІДХИЛЕННЯ В мм
ДОВЖИНА СЕНДВІЧ ПАНЕЛІ Д≤3м ±5мм
Д<3м ±10мм
ОПТИМАЛЬНА ШИРИНА СЕНДВІЧ ПАНЕЛІ ±2мм
ТОВЩИНА СЕНДВІЧ ПАНЕЛІ Т≤100мм ±2мм
Т<100мм ±2%
ВІДХИЛЕННЯ ПО ПЕРПЕНДИКУЛЯРНОСТІ 6мм
ВИСТУП ВНУТРІШНІХ МЕТАЛЕВИХ ОПОР ±3мм
Д – довжина сендвіч панелі, Т – товщина сендвіч панелі
